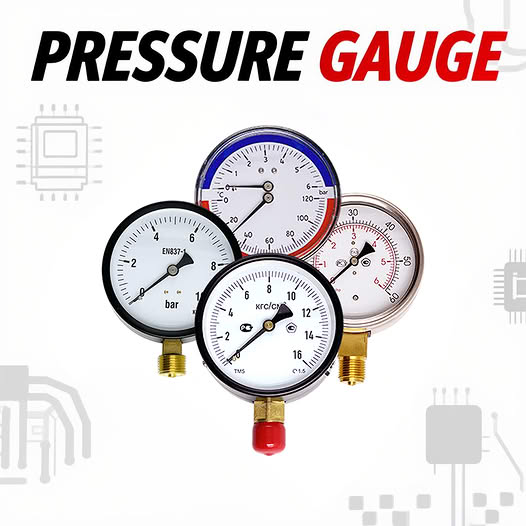

• Hiển thị áp suất thực tế của đường hồi.
• Giúp kỹ thuật viên theo dõi tình trạng vận hành của hệ thống.
• Là dữ liệu quan trọng để kiểm tra hoạt động của bơm tuần hoàn.
• Giúp phát hiện sớm các sự cố như tắc nghẽn, rò rỉ hoặc thiếu nước.

• Là thiết bị giám sát áp suất quan trọng trong cụm thiết bị khu kỹ thuật.
• Kết hợp với đồng hồ nhiệt độ hồi để đánh giá hiệu suất vận hành.
• Là cơ sở để điều chỉnh bơm tuần hoàn hoặc van cân bằng.
• Giúp kiểm tra nhanh tình trạng hệ thống khi bảo trì định kỳ.

• Đặt sau Van cân bằng hồi (H4).
• Đặt trước Đồng hồ nhiệt độ hồi (H6).
• Nên đặt tại khu kỹ thuật để dễ quan sát.
• Khuyến nghị lắp kèm van khóa để bảo trì.

• Dải đo khuyến nghị: 0 – 6 bar.
• Độ chính xác: Class 1.6 hoặc tốt hơn.
• Kết nối: 1/4” hoặc 1/2”.
• Loại có dầu glycerin giúp chống rung và tăng độ bền.

• Dải quá nhỏ → kim luôn gần max → nhanh hỏng.
• Dải quá lớn → khó đọc áp suất chính xác.

• Không phản ánh đúng áp suất hệ.
• Khó theo dõi khi vận hành.

• Đánh giá sai trạng thái hệ thống.
• Dễ dẫn đến điều chỉnh bơm sai.

H5 là “con mắt áp suất” của vòng hồi. Thiếu hoặc làm sai đồng hồ áp sẽ khiến hệ vận hành thiếu dữ liệu quan trọng.
