1) Chức năng trong hệ sưởi sàn
- Thu nước hồi sau khi truyền nhiệt cho sàn.
- Dẫn nước từ các loop sưởi về Manifold hồi.
- Duy trì chu trình tuần hoàn kín của hệ sưởi sàn.
2) Vị trí lắp đặt (chuẩn SAV)
- Ống đặt trong lớp bê tông hoặc vữa cán sàn.
- Khoảng cách ống theo thiết kế nhiệt từng khu vực.
- Ống đi từ manifold cấp → sàn → manifold hồi.
3) Thông số kỹ thuật tham chiếu

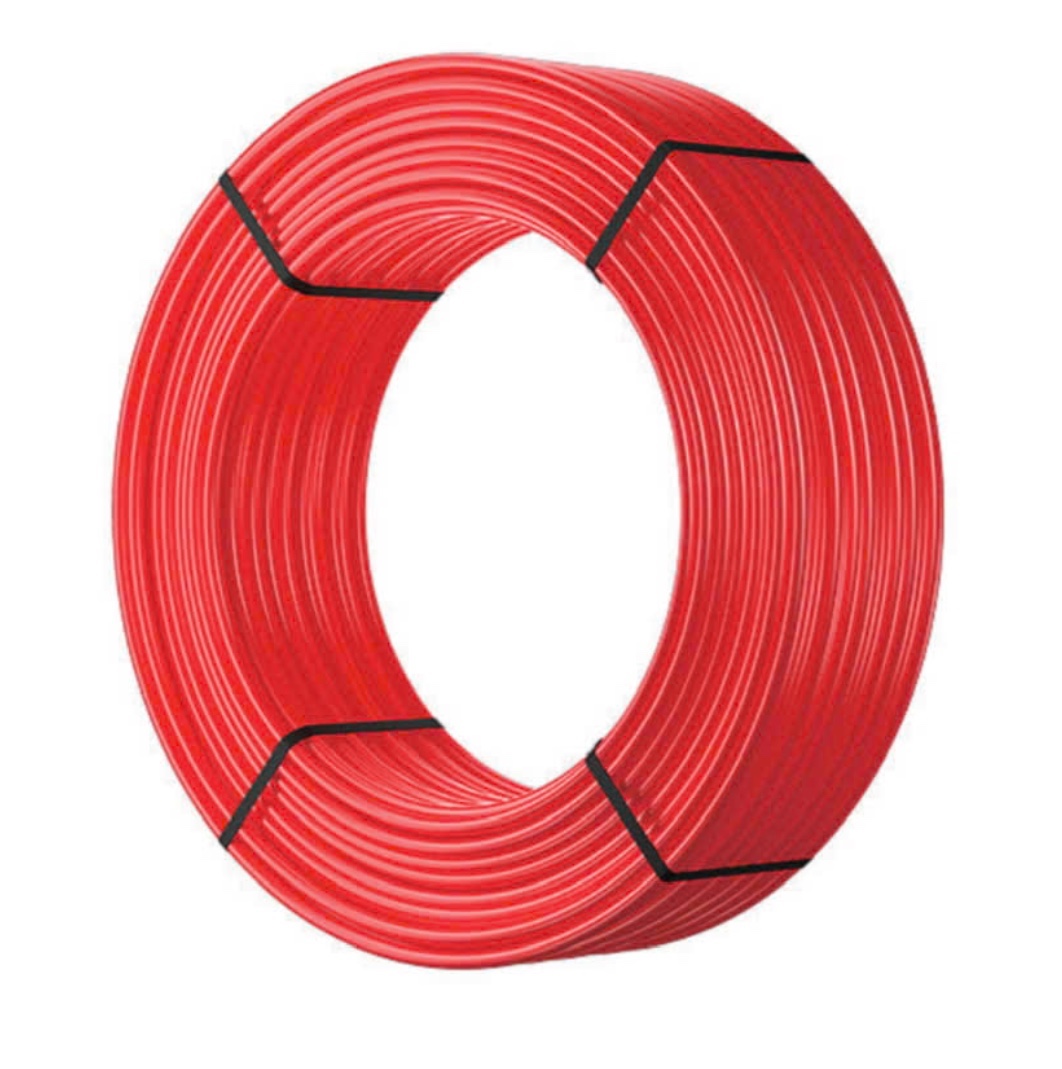

- Ống PEX-a có lớp chống oxy EVOH.
- Đường kính phổ biến: D16 × 2.0 mm.
- Nhiệt độ vận hành liên tục ≤ 70°C.
- Áp suất làm việc ≤ 6 bar.
- Tuổi thọ thiết kế: 30–50 năm.
4) Nỗi đau nếu chọn sai hoặc thi công sai
A. Sai vật liệu
- Ống không có lớp EVOH → oxy xâm nhập hệ.
- Ăn mòn bơm, van và manifold.
B. Sai thi công
- Spacing không đúng → sàn nóng không đều.
- Bán kính uốn quá nhỏ → giảm tuổi thọ ống.
C. Rủi ro lan truyền
- Tạo bùn từ tính trong hệ.
- Tăng tổn thất áp suất.
- Bơm tuần hoàn phải làm việc nặng hơn.
5) Liên kết hệ thống
- Sau H1: H2 – Manifold hồi
- Thiết bị bảo vệ: H7 – Tách bùn từ tính
- Tạo tuần hoàn: H8 – Bơm tuần hoàn
- Nguồn nhiệt: H10 – Heat Pump
